實驗室通風系統是整個實驗室設計和建設過程中,規模最大、影響最廣泛的系統之一。通風系統的完善與否,直接對實驗室環境、實驗人員的身體健康、實驗設備的運行維護等方面產生重要影響。實驗室過度負壓,通風柜氣體泄漏,實驗室噪音等問題,一直是困擾實驗室工作人員的難題。這些問題給長期在實驗室中工作的人員,甚至工作在實驗室周圍的管理和后勤人員,造成了身體和心理上的嚴重傷害。一個科學、合理的通風系統要求通風效果好、噪音低、操作簡便、節約能源,甚至要求室內壓差和溫濕度都能保持人體的舒適性。
設計原則

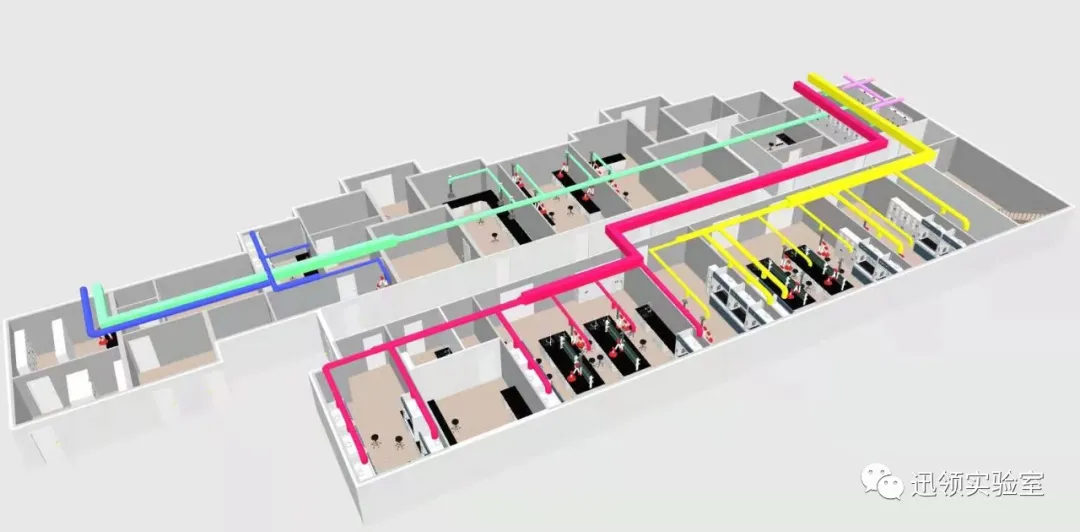

1.根據大樓的結構特點,就近開設風井,劃分排風和補風系統,管道系統做到“短、平、順、直”,減小系統阻力,降低系統噪聲;
2.排風和補風系統達到風量平衡,保持室內-5Pa—-10Pa的負壓,防止有害氣體的散溢,保證實驗人員的身心健康;
3.夏天補冷風、冬天補暖風,保證室內溫濕度的舒適性;
4.采用智能變頻控制系統,達到操作方便、節能降噪的目的;
5.綜合考慮各項因素,采用投資少、運行穩定、運行費用低、運行效果好的成熟工藝;
6.所選擇的工藝必須滿足現場條件,平面布置簡潔、緊湊、少占地,并方便生產操作和維護維修;
7.非標設備應符合國家或行業相關規范,并保證性能穩定、外表美觀;
8.在設計中充分考慮噪聲、臭味等,防止二次污染的產生,不給周圍環境造成新的污染;
9.處理設施具備沖擊負荷能力,確保廢氣達標排放;
設計參數1.支管路內風速6~8m/s, 干管路內風速8~14m/s;
2.通風設備設計風量:

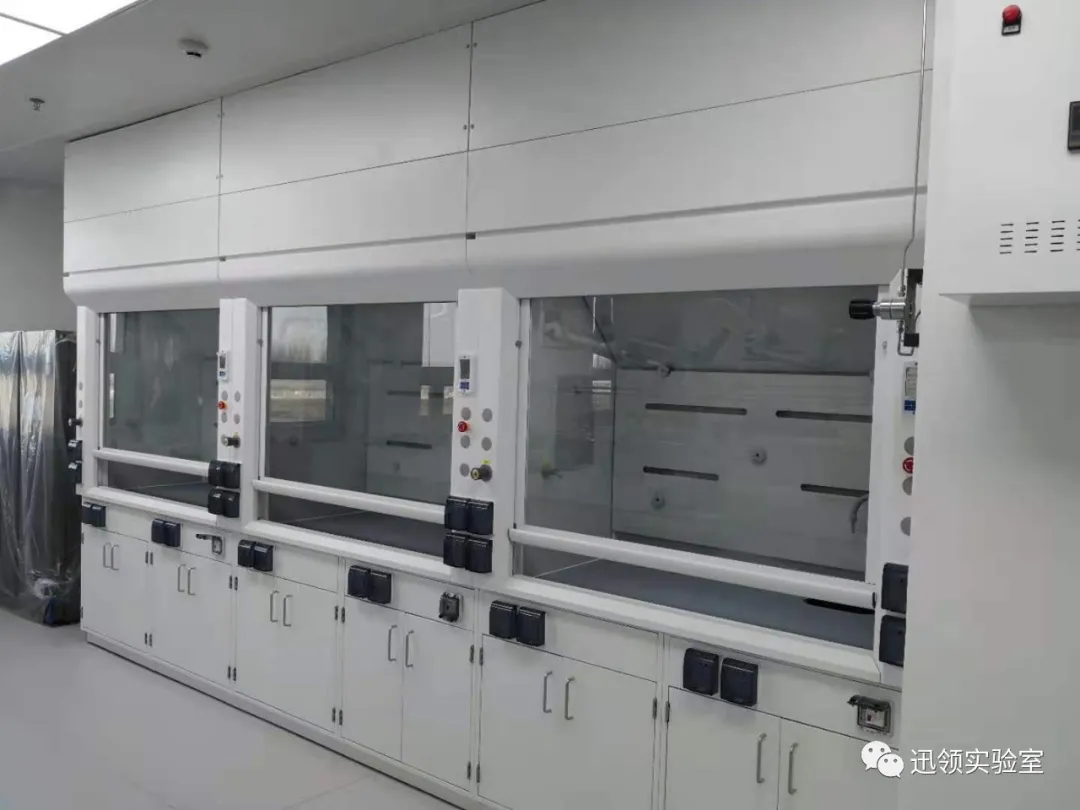

(1)通風柜面風速:0.5m/s,單臺1200*800*2350通風柜設計風量1200m3/h,單臺1500*800*2350通風柜設計風量1500m3/h,單臺1800*800*2350通風柜設計風量1800m3/h;

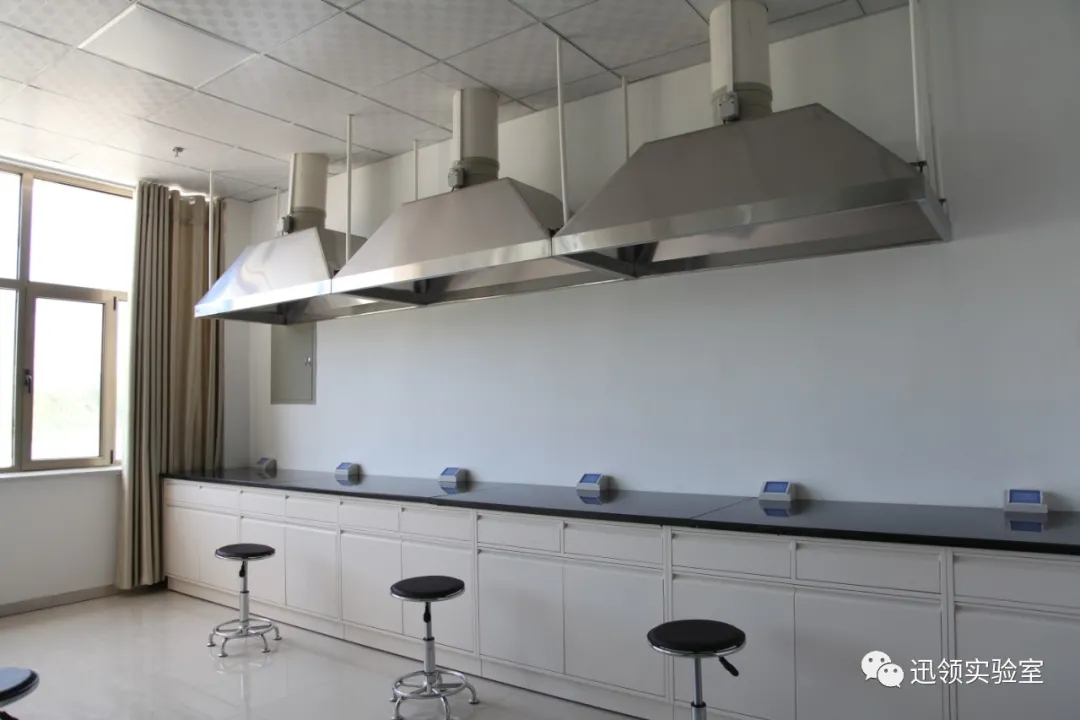

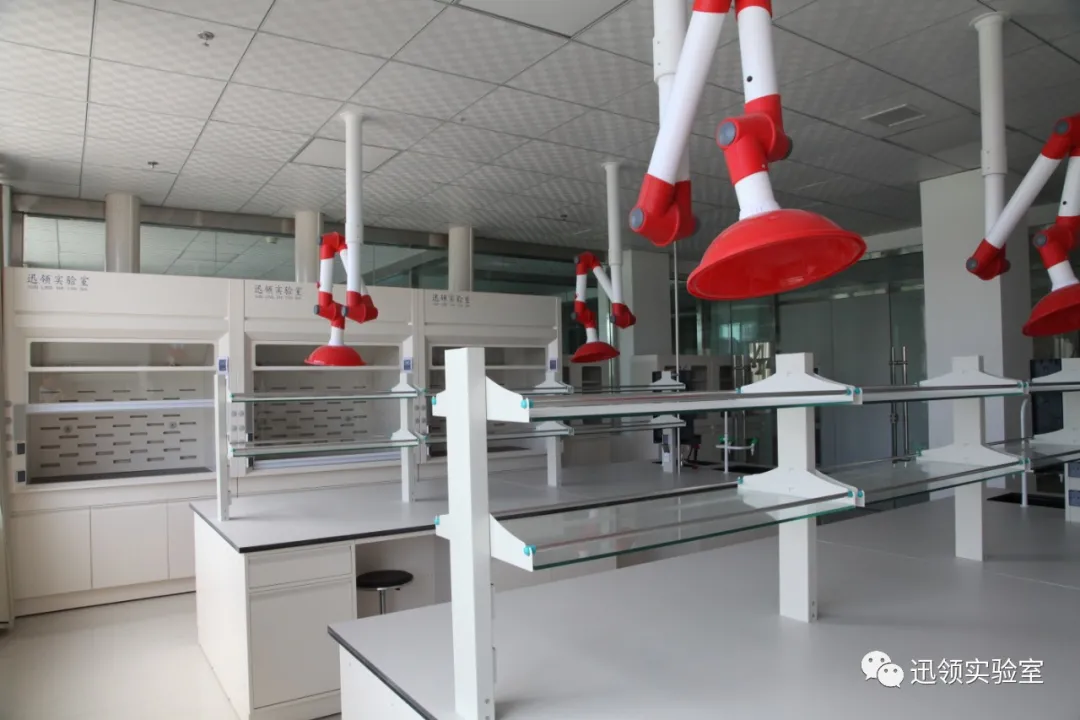

(2)萬向抽氣罩面風速:≥0.35 m/s,萬向抽氣罩排風量300m3/h;
(3)原子吸收罩面風速:≥0.35 m/s,排風量500m3/h;
3.換氣次數:一般化學實驗室的換氣數:8~12次/小時;
4.通風系統使用終端噪聲≤62db;
5.風機采用耐腐蝕PP/玻璃鋼離心風機,系統采用變頻控制,以達到節能和降噪的目的;
系統控制
定風量系統控制
1.系統采用靜壓傳感自動變頻控制(或PLC編程控制),靜壓傳感自動變頻控制可以根據開啟通風設備的數量變化,將其感應到的靜壓轉變成0-10v的電信號輸入變頻器從而自動調節風機頻率,使風機的抽風量與實際所需排風量相匹配,從而確保排風效果,達到節能節噪的效果。
2.每臺通風柜安裝一個電子風量調節閥,其控制開關和變頻控制系統及風機聯動,可實現單臺或多臺通風設備等不同工況下的控制。風量調節閥采用數顯可調角度的電子風量調節閥,并且有記憶功能(即可以記住此次調節的角度,下次打開時仍然調到設計的角度)。
3.系統風閥和風機整體聯鎖,實現氣流的有序流動,平衡系統風量,防止氣流反串、倒流。
變風量系統(VAV)控制
1.系統采用靜壓傳感自動變頻控制,靜壓傳感自動變頻控制可以根據開啟通風設備的數量變化,將其感應到的靜壓轉變成0-10v的電信號輸入變頻器從而自動調節風機頻率,使風機的抽風量與實際所需排風量相匹配,從而確保排風效果,達到節能節噪的效果;
2.系統風閥和風機整體聯鎖,實現氣流的有序流動,平衡系統風量,防止氣流反串、倒流;
